Girante con pale aperte positive per trasporto materiale
KB-P
- Stampa questa pagina
- Scarica il catalogo della Serie in pdf

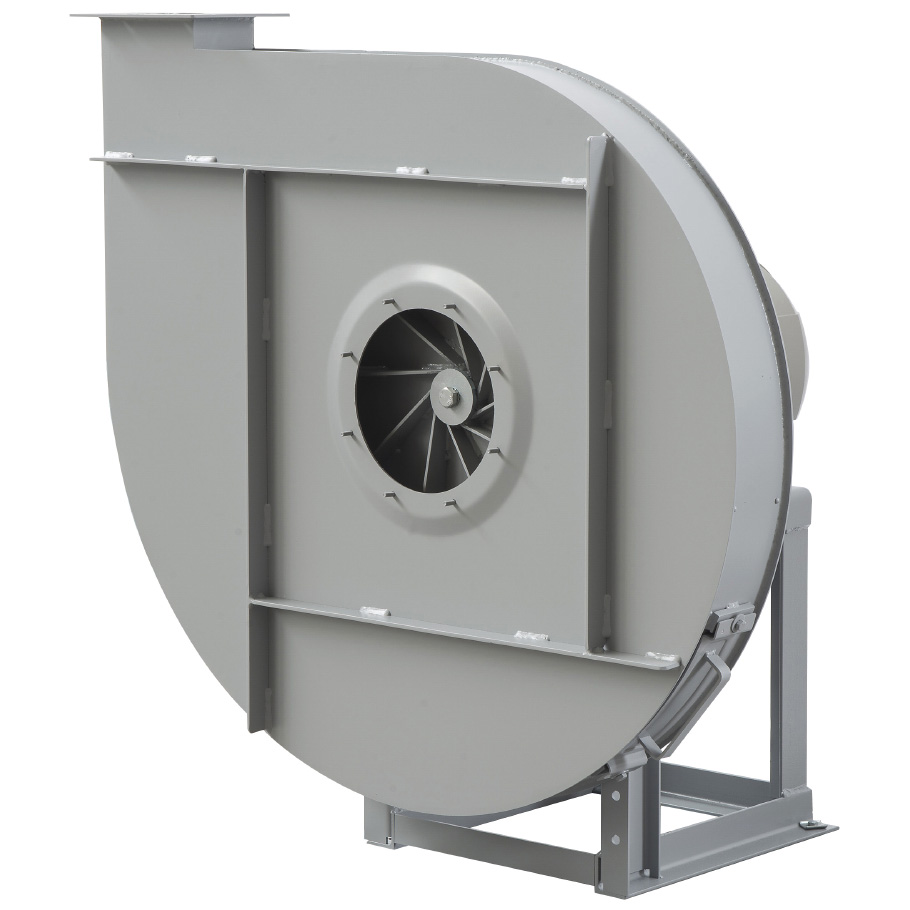

Ventilatore centrifugo direttamente accoppiato. Prodotto in acciaio al carbonio protetto dalla corrosione tramite verniciatura per cataforesi con smalto poliuretanico bicomponente RAL 7045.
Esecuzioni standard
• Esecuzione 4: Accoppiamento diretto. Temperatura massima dell'aria 100°C. Con ventolina di raffreddamento fino a 220°C.
• Esecuzione 5: Accoppiamento diretto.
• Esecuzione 8: Accoppiamento a giunto. Temperatura massima dell'aria 100°C. Con ventolina di raffreddamento fino a 300°C.
Motori
Motori standard da 2 o 4 poli ad alta efficienza con alimentazione trifase 230/400V 50Hz fino alla taglia 112 e 400/690V 50Hz per le taglie superiori. Grado di protezione IP55, classe F.
Su richiesta
• Progettazione speciale con diversi materiali costruttivi.
• Versione a 60Hz.
• Verniciatura esterna con RAL diversi dallo standard.
• Parti statiche del ventilatore zincate a caldo.
• Soluzioni con materiali resistenti alla corrosione.
• Versione con materiali antiusura.
• Motori elettrici per applicazioni speciali.
• Motori elettrici adatti per VSD.
• Possibilità di configurazione con svariati accessori tra cui: Giunti antivibranti, portello d'ispezione, tappo di scarico, ammortizzatori, reti di protezione, filtro, silenziatore, regolatore di portata, valvole e serrande.
• Costruzioni a tenuta.
• Coibentazione.
Esecuzioni standard
• Esecuzione 4: Accoppiamento diretto. Temperatura massima dell'aria 100°C. Con ventolina di raffreddamento fino a 220°C.
• Esecuzione 5: Accoppiamento diretto.
• Esecuzione 8: Accoppiamento a giunto. Temperatura massima dell'aria 100°C. Con ventolina di raffreddamento fino a 300°C.
Motori
Motori standard da 2 o 4 poli ad alta efficienza con alimentazione trifase 230/400V 50Hz fino alla taglia 112 e 400/690V 50Hz per le taglie superiori. Grado di protezione IP55, classe F.
Su richiesta
• Progettazione speciale con diversi materiali costruttivi.
• Versione a 60Hz.
• Verniciatura esterna con RAL diversi dallo standard.
• Parti statiche del ventilatore zincate a caldo.
• Soluzioni con materiali resistenti alla corrosione.
• Versione con materiali antiusura.
• Motori elettrici per applicazioni speciali.
• Motori elettrici adatti per VSD.
• Possibilità di configurazione con svariati accessori tra cui: Giunti antivibranti, portello d'ispezione, tappo di scarico, ammortizzatori, reti di protezione, filtro, silenziatore, regolatore di portata, valvole e serrande.
• Costruzioni a tenuta.
• Coibentazione.
Versioni ATEX
Su richiesta ventilatori installati in luogo con pericolo di esplosione conformi alla direttiva 2014/34/UE (ATEX):
Temperatura ambiente tra -20ºC/+60ºC, pressione ambiente (assoluta) tra 0,8bar/1,1bar, in accordo con EN 14986.
- Gas:
2G IIB T2-T3-T4, Motore Exd IIB or ExeII
2G IIB+H2 T2-T3-T4, Motore ExdIIc
3G IIB T2-T3-T4, Motore ExnA (solo per categoria 3G)
3G IIB+H2 T2-T3-T4, Motore ExnA (solo per categoria 3G)
- Polvere non conduttiva:
2D IIIB T125°C-T135°C-T195°C-T295°C
3D IIIB T125°C-T135°C-T195°C-T295°C
- Polvere conduttiva (con motore IP65):
2D IIIC T125°C-T135°C-T195°C-T295°C
3D IIIC T125°C-T135°C-T195°C-T295°C
Su richiesta ventilatori installati in luogo con pericolo di esplosione conformi alla direttiva 2014/34/UE (ATEX):
Temperatura ambiente tra -20ºC/+60ºC, pressione ambiente (assoluta) tra 0,8bar/1,1bar, in accordo con EN 14986.
- Gas:
2G IIB T2-T3-T4, Motore Exd IIB or ExeII 2G IIB+H2 T2-T3-T4, Motore ExdIIc 3G IIB T2-T3-T4, Motore ExnA (solo per categoria 3G) 3G IIB+H2 T2-T3-T4, Motore ExnA (solo per categoria 3G)- Polvere non conduttiva:
2D IIIB T125°C-T135°C-T195°C-T295°C 3D IIIB T125°C-T135°C-T195°C-T295°C- Polvere conduttiva (con motore IP65):
2D IIIC T125°C-T135°C-T195°C-T295°C 3D IIIC T125°C-T135°C-T195°C-T295°C
