Girante a pale positive
FA-R
- Stampa questa pagina
- Scarica il catalogo della Serie in pdf

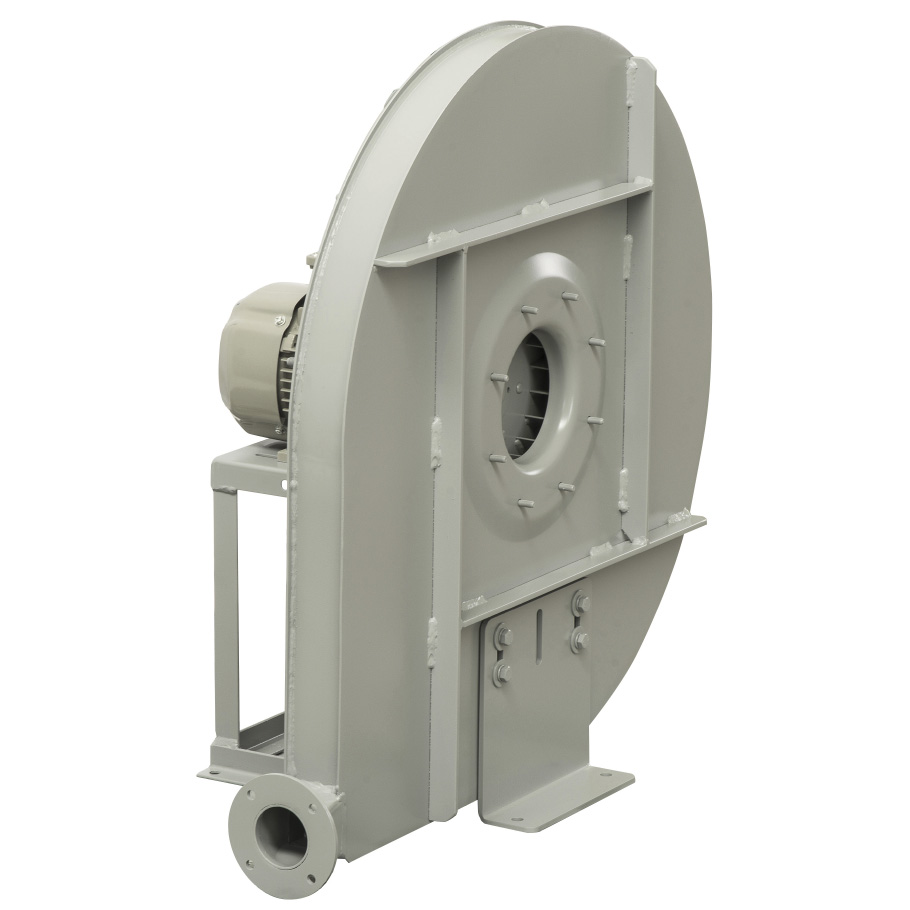

Ventilatore centrifugo direttamente accoppiato. Prodotto in acciaio al carbonio protetto dalla corrosione tramite verniciatura per cataforesi con smalto poliuretanico bicomponente RAL 7045. Temperature di lavoro: -20ºC/+100ºC continuatamente.
Esecuzioni standard
• Esecuzione 4: Girante accoppiata nell'albero motore B3 sostenuto dalla sedia. Versione con ventolina di raffreddamento fino a 220°C.
• Esecuzione 5: Girante accoppiata nell'albero motore B5 attaccato al disco della cassa. Versione con ventolina di raffreddamento fino a 220°C.
• Esecuzione 8: Accoppiamento a giunto che collega il motore con l'albero. Versione con ventolina di raffreddamento fino a 300°C.
Motori
2 poli ad alta efficienza IE3* con alimentazione trifase 230/400V 50Hz fino alla taglia 112 e 400/690V 50Hz per le taglie superiori. Grado di protezione IP55, classe F.
*I motori fra 75 e 200kW inclusi devono essere IE4.
Su richiesta
• Progettazione speciale con diversi materiali costruttivi.
• Versione a 60Hz.
• Verniciatura esterna con RAL diversi dallo standard.
• Parti statiche del ventilatore zincate a caldo.
• Soluzioni con materiali resistenti alla corrosione.
• Versione con materiali antiusura.
• Motori per applicazioni speciali.
• Motori adatti per lavorare sotto inverter.
• Possibilità di configurazione con svariati accessori tra cui: Giunti antivibranti, portello d'ispezione, tappo di scarico, ammortizzatori, reti di protezione, filtro, silenziatore, regolatore di portata, valvole e serrande.
• Costruzioni a tenuta.
• Coibentazione.
Esecuzioni standard
• Esecuzione 4: Girante accoppiata nell'albero motore B3 sostenuto dalla sedia. Versione con ventolina di raffreddamento fino a 220°C.
• Esecuzione 5: Girante accoppiata nell'albero motore B5 attaccato al disco della cassa. Versione con ventolina di raffreddamento fino a 220°C.
• Esecuzione 8: Accoppiamento a giunto che collega il motore con l'albero. Versione con ventolina di raffreddamento fino a 300°C.
Motori
2 poli ad alta efficienza IE3* con alimentazione trifase 230/400V 50Hz fino alla taglia 112 e 400/690V 50Hz per le taglie superiori. Grado di protezione IP55, classe F.
*I motori fra 75 e 200kW inclusi devono essere IE4.
Su richiesta
• Progettazione speciale con diversi materiali costruttivi.
• Versione a 60Hz.
• Verniciatura esterna con RAL diversi dallo standard.
• Parti statiche del ventilatore zincate a caldo.
• Soluzioni con materiali resistenti alla corrosione.
• Versione con materiali antiusura.
• Motori per applicazioni speciali.
• Motori adatti per lavorare sotto inverter.
• Possibilità di configurazione con svariati accessori tra cui: Giunti antivibranti, portello d'ispezione, tappo di scarico, ammortizzatori, reti di protezione, filtro, silenziatore, regolatore di portata, valvole e serrande.
• Costruzioni a tenuta.
• Coibentazione.
Versioni ATEX
Su richiesta ventilatori installati in luogo con pericolo di esplosione conformi alla direttiva 2014/34/UE (ATEX):
Temperatura ambiente tra -20ºC/+60ºC, pressione ambiente (assoluta) tra 0,8bar/1,1bar, in accordo con EN 14986.
- Gas:
2G IIB T2-T3-T4, Motore Exd IIB or ExeII
2G IIB+H2 T2-T3-T4, Motore ExdIIc
3G IIB T2-T3-T4, Motore ExnA (solo per categoria 3G)
3G IIB+H2 T2-T3-T4, Motore ExnA (solo per categoria 3G)
- Polvere non conduttiva:
2D IIIB T125°C-T135°C-T195°C-T295°C
3D IIIB T125°C-T135°C-T195°C-T295°C
- Polvere conduttiva (con motore IP65):
2D IIIC T125°C-T135°C-T195°C-T295°C
3D IIIC T125°C-T135°C-T195°C-T295°C
Su richiesta ventilatori installati in luogo con pericolo di esplosione conformi alla direttiva 2014/34/UE (ATEX):
Temperatura ambiente tra -20ºC/+60ºC, pressione ambiente (assoluta) tra 0,8bar/1,1bar, in accordo con EN 14986.
- Gas:
2G IIB T2-T3-T4, Motore Exd IIB or ExeII 2G IIB+H2 T2-T3-T4, Motore ExdIIc 3G IIB T2-T3-T4, Motore ExnA (solo per categoria 3G) 3G IIB+H2 T2-T3-T4, Motore ExnA (solo per categoria 3G)- Polvere non conduttiva:
2D IIIB T125°C-T135°C-T195°C-T295°C 3D IIIB T125°C-T135°C-T195°C-T295°C- Polvere conduttiva (con motore IP65):
2D IIIC T125°C-T135°C-T195°C-T295°C 3D IIIC T125°C-T135°C-T195°C-T295°C
